無負壓供水設備技術說明

　　STGW型無負壓供水設備，是我們公司專業技術人員在氣壓給水設備的基礎上開發的一種能直接與自來水管網連接、且對自來水管網不產生任何副作用的成套給水設備。他取代了蓄水池的和屋頂水箱，能充分利用自來水管網的壓力直接或間接供水，避免了能源的二次浪費和水質的二次污染，大幅度節約了基建投資并縮短了施工工期。

　　傳統的供水方式離不開蓄水池中的水一般由自來水管網供給，這樣，有壓力的水進入水池后變成了零，造成大量的能源白白浪費。

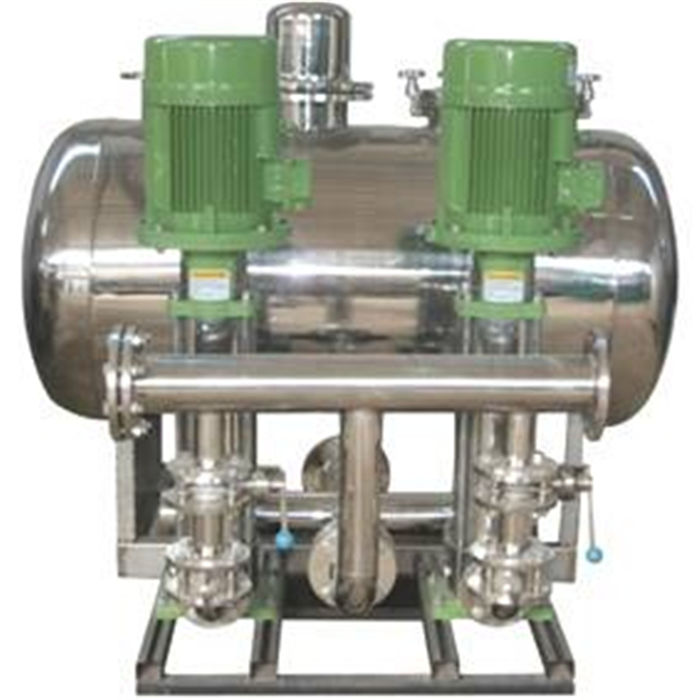

　　STGW型無負壓供水設備由智能型變頻控制柜、穩流罐、水泵機組、儀表、閥門及管路、基座等組成，適用于一切需要增高水壓、恒定流量的給水系統。

　　STGW型無負壓供水設備正常投入使用時，市政管網的水進入無負壓穩流罐，罐內的空氣從排氣閥大量排出。當空氣排完時，閥內浮球被除水浮起，傳動塞頭至關閉位置，慢慢關閉排氣口，停止排氣，防止出水，當穩流罐內水流正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由排氣孔排出。

　　STGW型無負壓供水設備正常運行過程中，當市政管網供水量不足時，市政進水管管內水流空時，或穩流罐內水壓低于大氣壓時，穩流罐內水位下降，浮球隨之下降，帶動塞頭開啟，吸入空氣，使穩流罐內保持大氣壓力，不至對市政管網產生負壓。

　　當市政管網中壓力低于用戶所需的設定壓力時，水泵變頻調速運行，保證用戶管網壓力符合用戶用水的要求。市政管網水壓越高。水泵的轉速越低，市政管網水壓越低，水泵的轉速越高。當市政管網供水壓力達到用戶要求時，STGW型無負壓供水設備自動停止工作，市政管網的水通過旁通管直接供給用戶使用。當市政管網停水時，穩流罐內水位逐漸下降，當降至最低水位時，穩流罐上的液位計發出停機信號，STGW型無負壓供水設備自動停止運行并顯示缺水保護信號。

　　當電網停電時，STGW無負壓供水設備停機，市政管網的水直接從無負壓供水設備旁通管供應到用戶。

產品優勢

　　1、無需建水池、節能、節資：

　　STGW型無負壓供水設備經濟衛生、節能效果顯著、實踐證明：使用智能型無負壓穩流給水設備可節能50%以上的新建水池費用，與其它給水設備相比，可節省30%～50%。

　　2、安裝簡便、節省占地面積：

　　STGW型無負壓供水設備既可配置臥式穩流罐，亦可配置立式穩流罐。兩種穩流罐具有不同的特點：臥式穩流罐占據空間?。毫⑹椒€(wěn)流罐占據面積小，穩流罐的制造，檢測均符合GB150《鋼制壓力容器》的規定、罐的內壁采用了先進的"841環氧聚酰胺食品容器內壁涂料"、防腐，安全符合國家食品衛生標準。

　　3、用途廣泛、適應性強：

　　STGW型無負壓供水設備可作生活給水，消防給水、可配置任意型號的水泵，當設備用于消防時，宜配備消防專用水泵。

　　4、功能全、只能化程度高：

　　STGW型無負壓供水設備采用了先進的人機變頻控制技術，具有軟啟動，有過載、短路、過壓、欠壓、缺相、過熱和失速保護等功能。在異常情況下進行信號報警，自檢、故障判斷等、還根據用水量的高低自動調節給水流量。

　　5、產品先進、質量可靠：

　　STGW型無負壓供水設備使用的配件，經過了諸多生產廠家的篩選，具有可靠的質量保證，產品中的關鍵零部件，如：電機、水泵軸承、變頻器、短路器、接觸器、繼電器等采用了國際、國內優質名牌產品。

　　無負壓罐的進水口與自來水管網連接，出水口與水泵連接直至用戶，當自來水進入無負壓罐中時，無負壓罐中水位逐漸上升，無負壓罐中空氣通過無負壓自動排氣閥自動排出，使無負壓罐內與外界連通，形不成壓力。當無負壓罐中的水位升至到一定水位時，無負壓閥接到水位信號后，就關閉自動排氣閥，使無負壓罐內慢慢形成壓力，隨著管網內的水不斷進入，無負壓罐內的壓力逐漸增大，一直到無負壓罐內的壓力與進水管網的壓力平衡后，無負壓罐內的水位才能穩定。當水泵用水量增大時，或者自來水管網水量變小時，無負壓罐的氣壓逐漸膨脹，水位逐漸下降，當水位低于規定水位后，無負壓閥接到水位下降信號后，開啟自動進氣閥，使無負壓罐內形不成真空，致使水泵形不成吸程，也就破壞不掉自來水管網的自然壓力。當水泵繼續進行，無負壓罐內再也沒有水量補充或自來水管網停水時，水泵通過液位控制器信號自動停止運行（這樣避免書泵空轉導致?lián)p壞）。當自來水管網又恢復供水時，水泵接壓力傳感器信號后自動恢復運行，無負壓罐內的水位也隨之上升，無負壓罐內的氣壓逐漸壓縮，這樣避免了系統在恢復壓力過程中造成水壓的劇烈沖擊。

　　當自來水管網內的壓力低于用戶所需要的壓力時，通過變頻器調節轉速的功能實施一臺水泵軟啟動運行，當?shù)谝慌_水泵直至全速運行不能達到用戶所需壓力時，第二臺水泵接信號相繼軟啟動運行，第二臺還不能滿足所需壓力時，第三臺相繼啟動，直至達到供水要求。如果自來水管網壓力逐漸升高，微機會自動控制水泵逐臺停止，自來水就可直接供到最高點。這樣既能充分利用自來水管網壓力又能解決了因設備停電無水設備的缺點。
